SecOC

SecOC（Secure Onboard Communication）安全板载通信，指的是在车内网络中的各个 ECU 节点在进行通信时传递的关键信息（例如扭矩的请求消息）的完整性需要被保护起来。 在 AUTOSAR 架构中用到的就是 SecOC 模块，以确保接收到的数据来自正确的 ECU，并且具有正确的值。

---

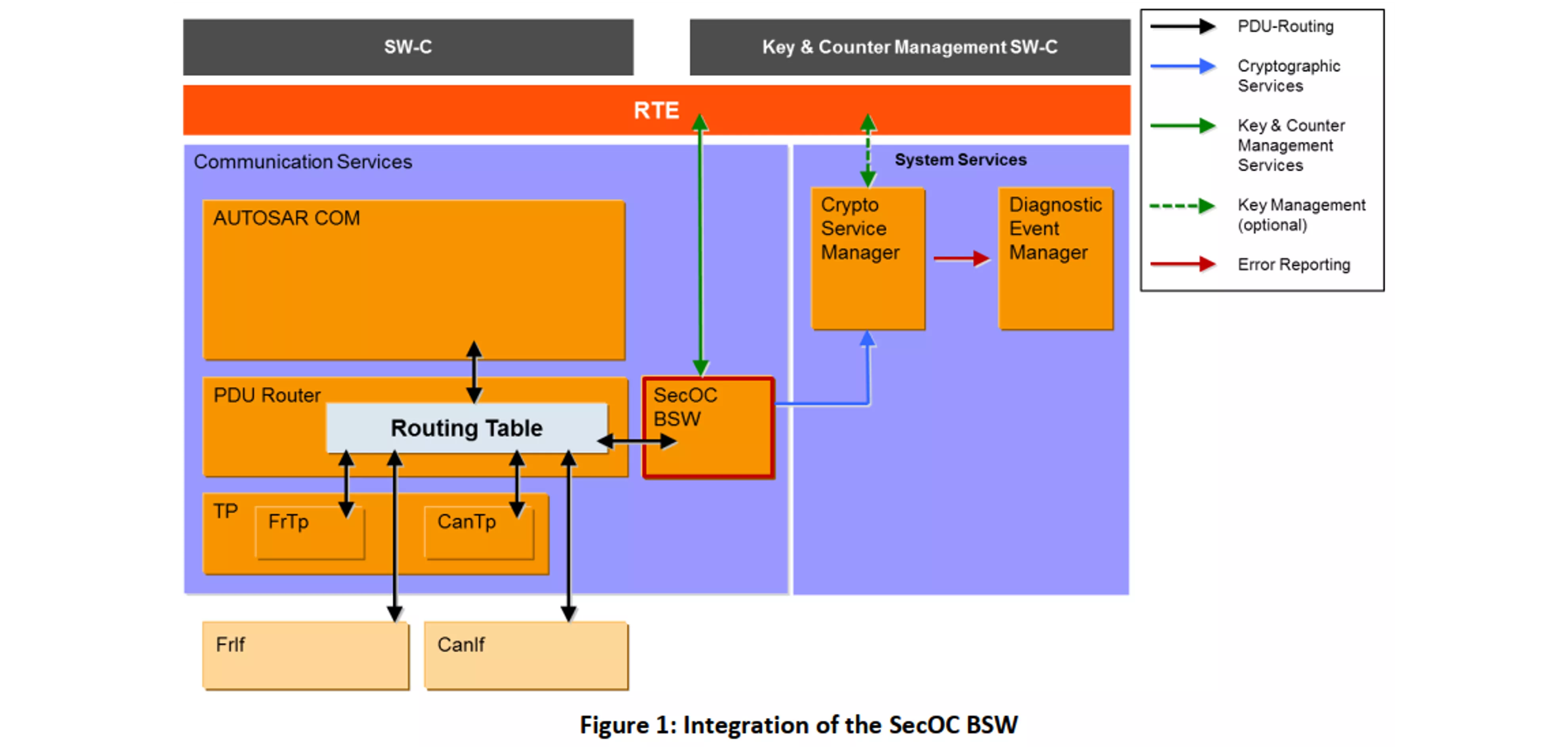

SecOC 在 AUTOSAR 中的架构

架构


与 PDU 之间的依赖关系
SecOC 模块依赖于PduR的API和能力。提供 PDU 路由器所需的上下层 API 功能，即:

• 通信接口模块的 API
• 传输协议模块的 API
• 使用传输协议模块的上层模块的 API
• 来自通信接口模块通过 I-PDUs 的上层模块的 API

为了向 PduR 提供安全处理的结果，SecOC 模块需要 PduR 提供相应的API功能。

与 CSM 之间的依赖关系
SecOC 模块依赖于 AUTOSAR 中 CSM 模块提供的加密算法。SecOC 模块需要 API 函数来生成和验证加密签名或消息验证代码，即:

• MAC-generate接口（Csm_MacGenerate）
• MAC-verify接口（Csm_MacVerify）
• 签名生成接口（Csm_SignatureGenerate）
• 签名验证接口（Csm_SignatureVerify）

与 RTE 之间的依赖关系
SecOC 模块提供了具有管理功能的 API。此 API 包含以下 API 函数，这些函数由 RTE 作为服务接口提供。

• SecOC_VerificationStatus
• SecOC_VerifyStatusOverride
• SecOC_VerificationStatusIndication

RTE 包括 BSW 调度程序。SecOC 模块依赖于 BSW-scheduler 调用函数 SecOC_MainFunctionRx 和 SecOC_MainFunctionTx 在 SecOCMainFunctionPeriodRx 和 SecOCMainFunctionPeriodTx 中配置的周期。
